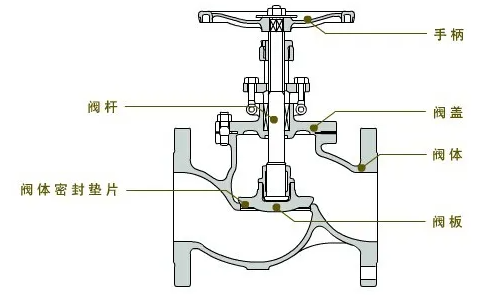

罗浮阀门集团有限公司低温截止阀的组成结构(含结构图解)

低温截止阀通常指工作温度低于-110℃的截止阀门，广泛应用于液化天然气，液化石油气体和其它低温行业。目前罗浮阀门集团有限公司可制造适用温度达-196℃的低温截止阀，全部零件采用液氮进行低温预处理，完全避免使用过程中密封变形泄露。

罗浮阀门集团有限公司低温截止阀的组成结构

低温截止阀是一种工作在低温气氢或液氢介质中，用来接通或切断管路介质的装置。针对在使用过程中出现阀门无法动作的问题，进行了故障分析，通过改进结构，使阀门正常运行于试验系统中。 1.低温截止阀的组成结构 罗浮阀门集团有限公司的低温截止阀由阀体、阀瓣、阀杆和汽缸等组成。阀体、阀盖和阀杆等均采用不锈钢，阀瓣采用铜。上下两段阀杆中间用环氧酚醛层压玻璃钢布板实现绝热，法兰密封面采用铝垫片，填料使用聚四**乙烯，汽缸使用双特密封，以减小摩擦力，阀门整体采用聚氨酯发泡保温。 2.低温截止阀的材料选用 低温截止阀用垫片必须在常温、低温及温度变化下具有可靠的密封性和复原性，因此罗浮阀门集团有限公司一般选择性能变化小的垫片材料。如浸渍聚四**乙烯的石棉填料或成型塑料件填料，而玻璃钢由于导热系数很小，大多用作热桥元件。 3.低温截止阀的密封结构 在关闭件设计时，阀座采用较硬的材料不锈钢，阀瓣采用较软的材料铜，当低温下奥氏体发生相变时，密封面高低不平，软材料在操作力的作用下产生形变而使其与阀座贴合紧密，补偿由于热应力和组织应力引起的材料变形，解决了高压低温工况下的密封性问题。 4.低温截止阀的绝热结构 为较好地实现低温截止阀的绝热，罗浮阀门集团有限公司将阀盖设计成细长结构，加长热桥，防止因填料函部分过冷而使处在填料函部位的阀杆以及阀盖上部的零件结霜，影响使用。采用隔热垫（材料为环氧酚醛层压玻璃钢布）将阀杆分为上、下两部分，减小热流，实现绝热。阀门整体采用外绝热形式，使用聚氨脂发泡保温，保温层厚200mm。
